数控机床主轴轴承有哪些结构类型？

机床主轴指的是机床上带动工件的轴,机床工作时均由主轴夹持工件直接参加表面成型运动,主轴是机床实现切削加工的终执行件,其旋转精度对机床精度起着至关重要的作用.

　　机床主轴指的是机床上带动工件的轴。机床工作时均由主轴夹持工件直接参加表面成型运动，主轴是机床实现切削加工的终执行件，其旋转精度对机床精度起着至关重要的作用。
　　

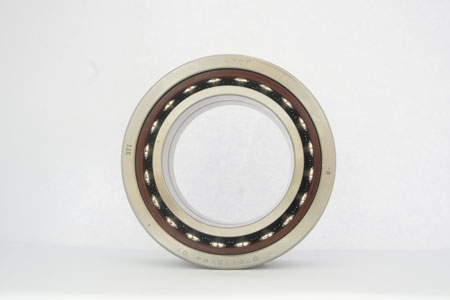

　　数控机床主轴轴承的结构形式基本上限定在角接触球轴承、圆柱滚子轴承、双向推力角接触球轴承和圆锥滚子轴承等四种结构类型。
　　
　　1、陶瓷材料（主要指si3n4工程陶瓷）因具有密度小、弹性模量高、热膨胀系数小、耐磨、耐高温、耐腐蚀等优良性能，从而成为制造高速精密轴承的理想材料。陶瓷轴承得到越来越广泛的应用，鉴于陶瓷材料的难加工性，精密陶瓷轴承多为滚动体是陶瓷、内外套圈仍由铬钢制造的混合陶瓷球轴承。
　　
　　2、滚珠丝杠副作为精密、高、灵敏的传动元件，除了应采用高精度的丝杠、螺母和滚珠外，还应注意选用轴向刚度高、摩擦力矩小、运转精度高的轴承。滚珠丝杠支承过去常用双向推力角接触球轴承、圆锥滚子轴承、滚针和推力滚子组合轴承、深沟球轴承和推力球轴承等。滚珠丝杠支承采用多的是60°接触角的单列推力角接触球轴承，而且，精度等也是以p4及其以上为主。
　　
　　3、机床用装于般传动轴上的滚动轴承，其要求和选用与普通机械传动轴承相同，只需满足强度和寿命要求，转速不超过所规定的轴承限转速即可。
　　

　　4、在通常情况下，我们所提到的机床轴承是指机床主轴轴承以及滚珠丝杠轴承，精密机床轴承则是指精度为p5及其p5以上的主轴轴承和丝杠轴承。

　　
　　数控机床主轴轴承配置方式
　　
　　前支承采用双列短圆柱滚子轴承和60°角接触球轴承组合，承受径向载荷和轴向载荷，后支承采用成对角接触球轴承，这种配置可提高主轴的综合刚度，满足强力切削的要求，普遍应用于各类数控机床。
　　
　　前轴承采用角接触球轴承，由2～3个轴承组成套，背靠背安装，承受径向载荷和轴向载荷，后支承采用双列短圆柱滚子轴承，这种配置适用于高速、重载的主轴部件。
　　
　　3、前后支承均采用成对角接触球轴承，以承受径向载荷和轴向载荷，这种配置适用于高速、轻载和精密的数控机床主轴。
　　
　　4、前支承采用双列圆锥滚子轴承，承受径向载荷和轴向载荷，后支承采用单列圆锥滚子轴承，这种配置可承受重载荷和较强的动载荷，安装与调整性能好，但主轴转速和精度的提高受到限制，适用于中等精度，低速与重载荷的数控机床主轴。
