真空管式炉的简单介绍

真空管式炉一般由对流室,辐射室和烟囱三大部分组成,在对流室和辐射室内敷设炉管,在烟囱内设有烟道挡板,高温气氛炉在辐射室的底部,侧壁或上部,安装燃烧器,

　　真空管式炉一般由对流室、辐射室和烟囱三大部分组成。在对流室和辐射室内敷设炉管，在烟囱内设有烟道挡板。高温气氛炉在辐射室的底部、侧壁或上部，安装燃烧器。一个比较先进的加热炉还备有烟气的热回收系统和空气、燃料比控制系统等。燃料油或燃料气在管式炉内燃烧，油品或其他介质在炉管中以很高的速度流动。加热炉的作用就是为转化能量创造条件，将燃料燃烧放出的热量，首先传递到管式炉管的外表面，然后通过炉管的金属管壁传递给油品或其他介质。这样，油品或其他介质就被加热到工艺上所需要的温度，带足热量进入下一工艺设备，进行相变化，或进行裂解反应等工艺过程，以生产石油和化工产品。

　　
　　1.接通氢气气路，对各接头处用肥皂水检漏，确认不漏气。
　　
　　2.确认各阀门处于关闭状态。
　　
　　3.逆时针旋转旋钮开氢气瓶主阀，顺时针旋动旋钮，缓慢打开出口减压阀，使出口气压在0.1MPa。
　　
　　4.接通机械泵电源，打开管式炉出口阀和机械泵气路上的两个阀门，抽5分钟。
　　
　　5. 关闭机械泵气路上的两个阀门，关闭管式炉出口阀门，关机械泵。
　　
　　6. 逆顺时针打开上气路控制阀，使箭头指向“开”位置。
　　
　　7. 逆顺时针调节流量计旋钮，使示数在20ml/min。
　　

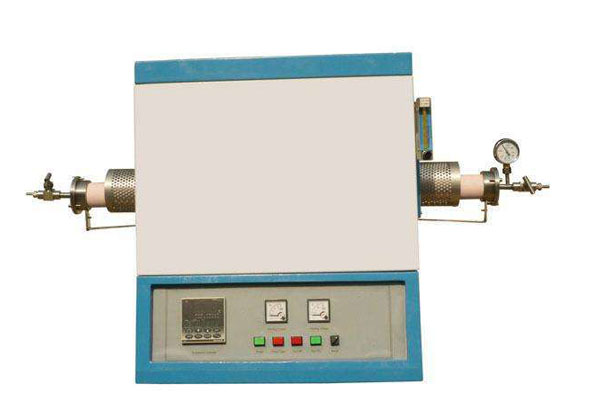

　　管式炉均系采用国际先进技术研制开发的高性能高节能的新型电炉，有单管、双管、卧式、可开启式、立式、单温区、双温区、三温区等多种管式炉型。 管式炉（高温气氛炉）主要应用于大专院校、科研院所、工矿企业等实验和小批量生产之用。具有安全可靠、操作简单、控温精度高、保温效果好、温度范围大、炉膛温度均匀性高、温区多、可选配气氛、抽真空炉型等。
