中频电炉的构造简析

中频电炉是铸造锻造及热处理车间的主要设备，性能稳定、安全可靠性是流水作业的铸造锻造及热处理生产线设备的很好的选择，在热加工领域有着很好的发展前景。

　　中频电炉是铸造锻造及热处理车间的主要设备，性能稳定、安全可靠性是流水作业的铸造锻造及热处理生产线设备的很好的选择，在热加工领域有着很好的发展前景。
　　
　　下面就为大家简单介绍一些中频电炉的构造
　　

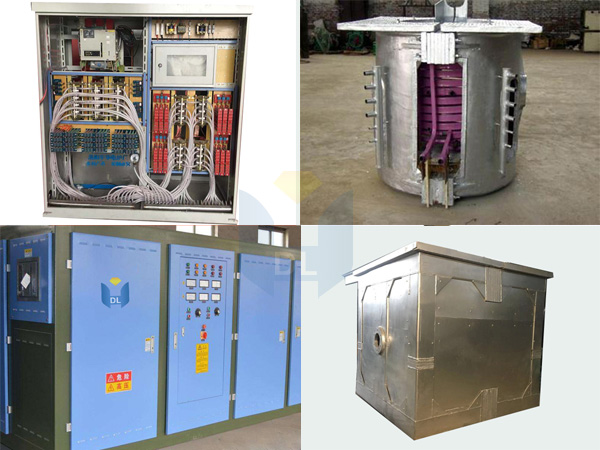

　　一、中频电炉的成套范围

　　1、电源及电气部分

　　
　　电源设备包括高压或低压开关柜、中频电源（中频发电机组或可控硅变频器）、电源转换开关、补偿电容器以及中频控制柜等，大型中频电炉电器部分还包括坩埚漏炉报警系统。
　　

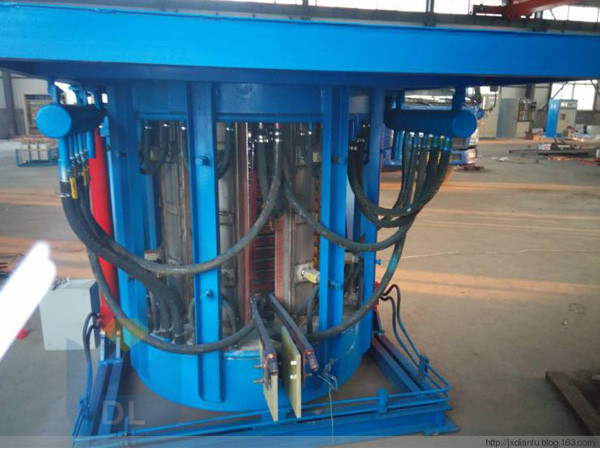

　　2、炉体部分

　　
　　中、小型中频电炉均配两台炉体。一台生产使用，另一台备用。炉体包括炉盖、感应器、坩埚、炉体支架等。
　　

　　3、传动装置

　　
　　传动装置包括炉盖的移动和炉体的倾动与复位等机械或液压装置等。
　　

　　4、水冷系统

　　
　　水冷部位有：中频电源、感应器、电容器以及汇排流，软电缆等。为节约用水，通常采用循环冷却的方法。
　　

　　二、感应圈的组成

　　1、感应圈是感应器的主要部分，淬火的成效在很大程度上决定了感应圈得结构尺寸，流过它的交变电流所产生的交变磁场使工件表面产生涡流，从而得到加热。
　　
　　2、输电汇流板：靠它把电流疏向感应圈
　　
　　3、接线座：起连接汇流板和淬火变压器的作用
　　
　　4、冷却感应器和被加热工件的淬火供水装置：在某些情况下，感应器上还装有导磁体、磁屏蔽装置，定位卡具及防治感应器变形的强固装置等。
